国内目前生产的压瓦机种类很多，大多配套有变频控制自动裁瓦铡刀。某彩刚瓦生产厂其中一台机器原用国产SJ变频器，后因故障采

用普传PI9100系列电流矢量变频器来替代。

生产工艺简述：设备启动马达带动原料彩钢板，根据要求经过胎具压制成型，成品彩钢瓦长度由一个脉冲计数器采集信号给PLC，PLC

给出信号控制变频器启停，控制铡刀完成精度剪裁。产品彩钢瓦长度、张数等信息又经触摸屏设置输入给PLC。

根据现场电机功率选用普传PI9100a 004G3电流型矢量型变频器。PLC自动控制系统程序是原来已有的，根据了解此类机器工艺，知道

其控制原理。变频器加减速时间分别设置为3S、1S；采用两段速度控制，一段全速50Hz，二段速度10Hz。

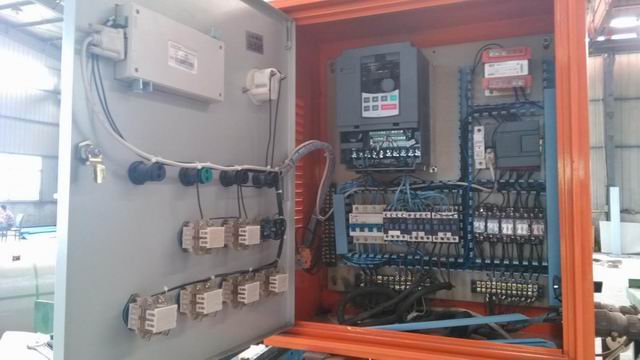

变频器安装在压瓦机自动控制系统电气柜内，普传PI9100a 004G3体积小巧，结构紧凑，方便用户的安装使用，不占用过多空间。

变频器接线：

1，主端子接线：

L1/L2/L3接三相380V电源，U/V/W接电机。

2，控制端子接线：

DI1、COM之间接PLC过来的“正转”开关信号，闭合正转，断开停止。

DI2、COM之间接PLC过来的“反转”开关信号，闭合反转，断开停止。

DI5、COM之间接PLC过来的“速度”信号，闭合二段速，断开一段速。

TA1、TC1之间为故障继电器常开信号接给PLC。

相应参数设置：
